在監控系統工程安裝實踐中，需要根據不同的環境和客戶要求制定監控設計方案。只有完整合適的監控方案，才能保證監控系統的穩定性、經濟性和效率。今天就來說說安裝幾種網絡監控系統的幾種傳輸方式。
綜合布線時，應同時布置電源線和網線。電源還可以在附近取220V交流電，以節省電源線。這里暫時不討論它的優缺點。為每個網絡攝像頭提供電源。另一條路線將網絡數據傳輸?shù)骄W(wǎng)絡硬盤錄像機NVR。
這比以前的方式節省了一條電源線。網絡攝像頭只需要一根網線作為傳輸信號的介質，不再使用電源線。網線可采用非屏蔽超五種雙絞線，傳輸距離100米無問題。

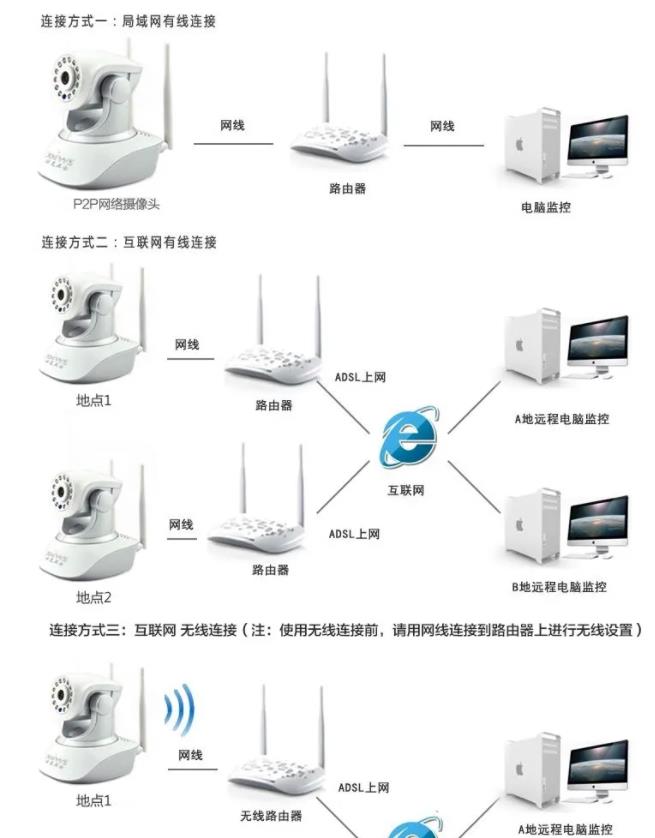

連接方式如下圖所示：
就像我們前面說的，如果網線傳輸正常在100米以內，一般會考慮用光纖傳輸。光纖不僅傳輸距離遠(可傳輸20公里)，而且效果穩定。眾所周知，光纖傳輸數據時，將數據信號轉換為光信號傳輸，然后將光信號轉換為數據信號，使我們使用光纖收發器完成工作。

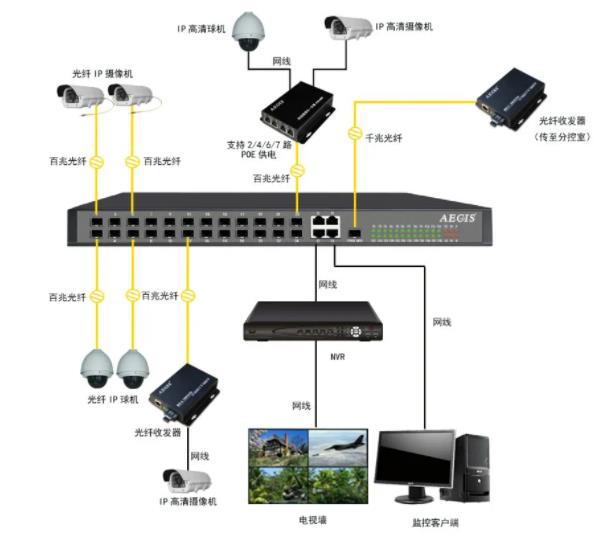

如圖：
在具體監控系統的實施環境中，如果接線困難遇到自然屏障或不可逾越的障礙物，我們可以使用無線傳輸方式，從而使用無線網橋。例如，硬化路面的社區、電梯、已建工廠、遠處開放區域、野外等環境都適用于無線傳輸。無線網橋可以將網絡信號轉換為無線電波進行點對點傳輸。成對使用。由于點對點定向傳輸，可實現從數百米到數十公里的遠程無線傳輸。使用無線網橋施工注意事項：發射和接收端之間無障礙。這樣，信號傳輸就會穩定下來。
監控傳輸網絡系統主要利用運營商的光纖資源，達到傳輸?shù)哪康模瑸橹醒牍芾砥脚_的應用提供基本保障，更好地為各類用戶服務。問題是成本太高。一般來說，只有公共服務項目使用這種網絡，如天網項目。
網絡結構如下圖所示：
圖片數據中心核心網絡。
核心層的主要設備是核心交換機。作為整個網絡的大腦，核心交換機具有較高的配置性能。目前，核心交換機一般具有雙電源和雙引擎，因此核心交換機一般不采用雙核交換機的部署方式，但對核心交換機的背板帶寬和處理能力要求較高。
接入前端視頻資源。
前端網絡采用獨立的IP地址網段，完成多個前端監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或數據室。目前，前端網絡接入有兩種常見的方式，通常是點對點光纖接入和點對點PON接入。接入層需要支持NVR存儲設備的網絡接入，以確保NVR存儲設備的網絡環境安全可靠。
